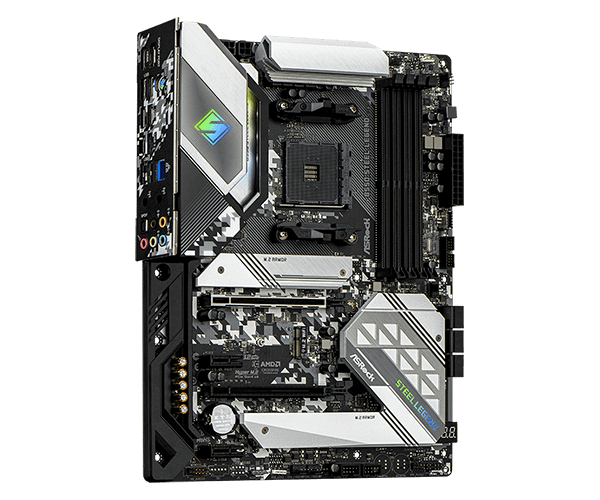

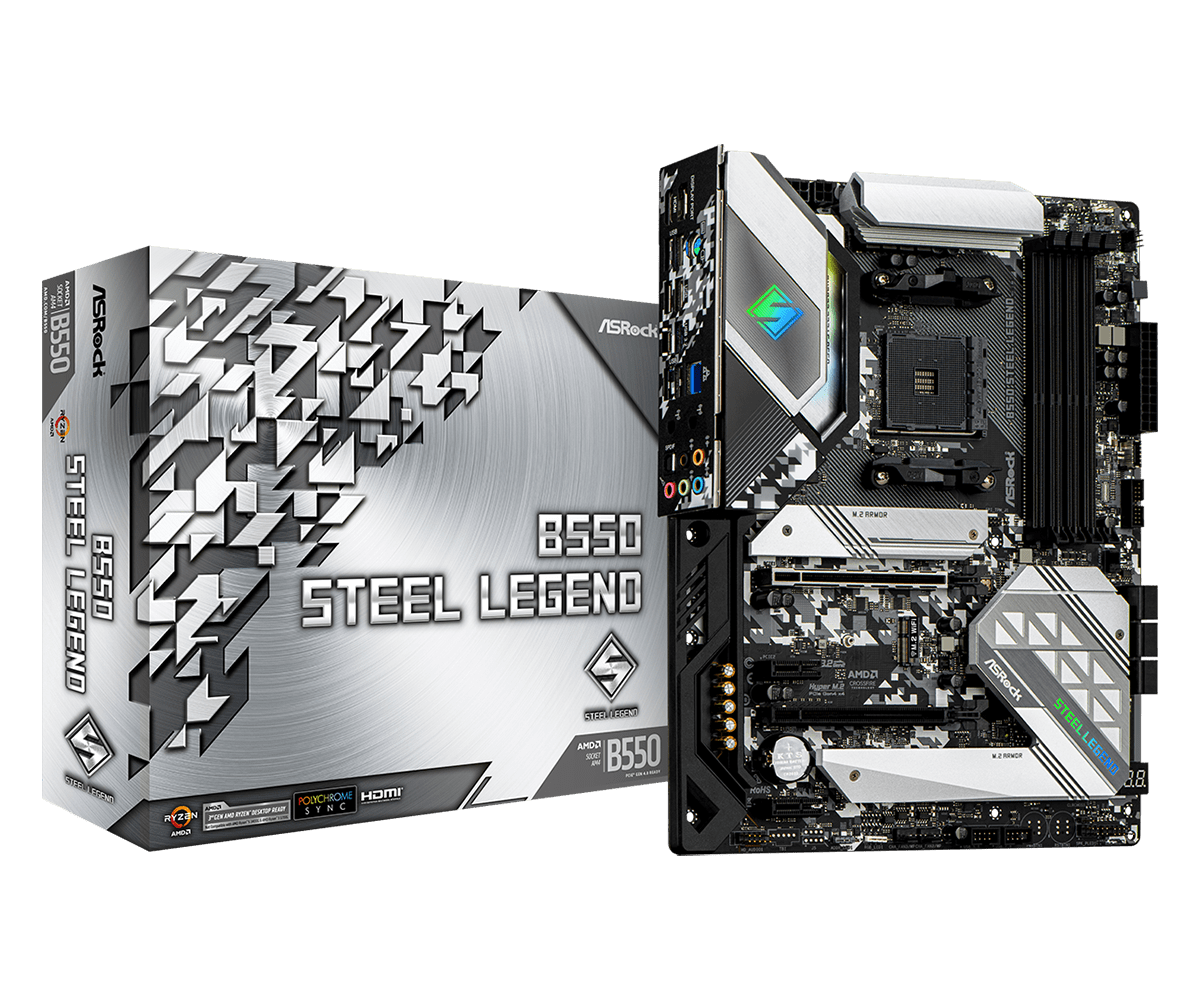

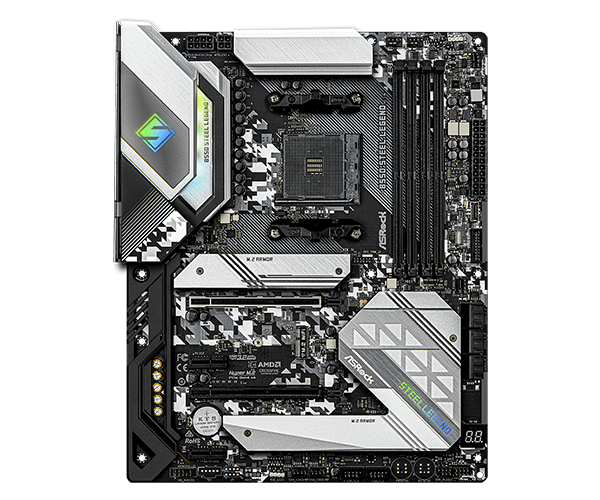

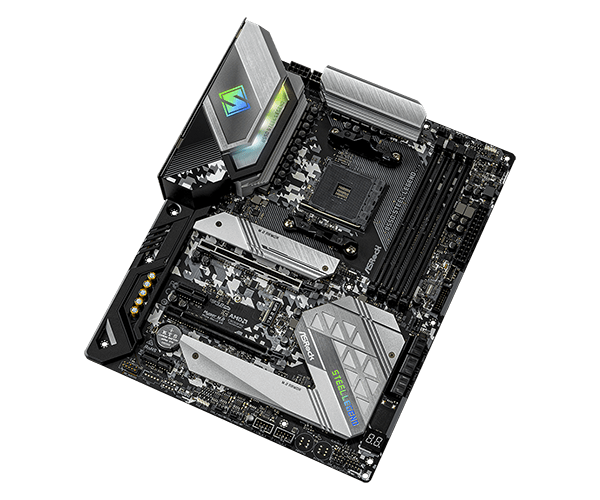

M/B ASROCK B550 STEEL LEGEND

• ซีพียู
  – สนับสนุน AMD ซ็อกเก็ต AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 และ 5000 G-Series Desktop Processors*
  – ระบบจ่ายไฟ
  – ออกแบบภาคจ่ายไฟ 14 เฟส

  *Not compatible with AMD Athlon™ Processors.
• ชิพเซ็ต
  – AMD B550
• หน่วยความจำ
  – เทคโนโลยีหน่วยความจำ DDR4 Dual channel
  – 4 x สล็อต DIMM DDR4
  – ซีพียู AMD Ryzen ชุด (Vermeer) รองรับ DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, หน่วยความจำ un-buffered*
  – ซีพียู AMD Ryzen series (Matisse) รองรับหน่วยความจำ DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, หน่วยความจำ un-buffered*
  – AMD Ryzen series APUs (Cezanne) รองรับ DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, หน่วยความจำ un-buffered*
  – AMD Ryzen series APUs (Renoir) รองรับ DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, หน่วยความจำ un-buffered*
  – AMD Ryzen series APUs (Picasso) รองรับ DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, หน่วยความจำ un-buffered*
  – รองรับหน่วยความจำสูงสุดที่: 128GB**
  – รองรับโมดูลหน่วยความจำ Extreme Memory Profile (XMP)
  – หน้าสัมผัสทอง 15μ ในสล็อต DIMM

  *For Ryzen Series APUs (Picasso, Cezanne และ Renoir), ECC is only รองรับed with PRO CPUs.
  โปรดดูข้อมูลตารางสนับสนุนความถี่หน่วยความจำสำหรับ AMD non-XMP ด้านล่างนี้. For more details.

  ซีพียู Ryzen ซีรีส์ (Vermeer):


  ซีพียู Ryzen ซีรีส์ (Matisse):


  Ryzen Series APUs (Cezanne):


  Ryzen Series APUs (Renoir):


  ซีพียู Ryzen ซีรีส์ (Picasso):


  SR: ตำแหน่งสล็อต DIMM แบบ Single, 1Rx4 หรือ 1Rx8 บน DIMM ตามที่ระบุบนโมดูล x=1 or 2
  DR: ตำแหน่งสล็อต DIMM แบบ Dual, 2Rx4 หรือ 2Rx8 บน DIMM ตามที่ระบุบนโมดูล

  **ตามข้อกำหนดของระบบปฏิบัติการ ขนาดหน่วยความจำอาจน้อยกว่า 4GB เพื่อการสำรองไว้ให้กับระบบทำงานภายใต้ระบบปฏิบัติการวินโดวส์. สำหรับระบบปฏิบัติการ Windows^® 64-bit ร่วมกับซีพียู 64-bit จะไม่มีข้อจำกัดดังกล่าว.

• ไบออส
  – ไบออส 256Mb AMI UEFI สนับสนุน GUI
  – สนับสนุน “Plug และ Play”
  – เพิ่มการทำงาน ACPI 5.1 wake up
  – รองรับ jumperfree
  – รองรับ SMBIOS 2.3
  – CPU, CPU VDDCR_SOC, DRAM, VPPM, VTT_DDR Offset, CPU VDD 1.8 การปรับแต่ง หลากหลาย
• กราฟฟิก
  – กราฟฟิก AMD Radeon™ Vega Series ที่มีมาใน APU Ryzen series*
  – DirectX 12, Pixel Shader 5.0
  – แชร์หน่วยความจำปกติที่ 2GB แชร์หน่วยความจำสูงสุดถึง 16GB**
  – ต่อการแสดงผลกราฟฟิกภายนอกแบบ Dual: รองรับ HDMI และ DisplayPort 1.4 ports by independent display controllers
  – สนับสนุน HDMI 2.1 with max. resolution up to 4K x 2K (4096×2160) @ 60Hz
  – สนับสนุน DisplayPort 1.4 with max. resolution up to 5K (5120×2880)@120Hz
  – สนับสนุน Auto Lip Sync, Deep Color (12bpc), xvYCC และ HBR (High Bit Rate เสียง) ร่วมกับ HDMI 2.1 Port (มอนิเตอร์จำเป็นต้องมี HDMI)
  – สนับสนุน HDR (High Dynamic Range) with HDMI 2.1
  – สนับสนุน HDCP 2.3 with HDMI 2.1 และ DisplayPort 1.4 Ports***
  – สนับสนุน 4K Ultra HD (UHD) playback with HDMI 2.1 และ DisplayPort 1.4 Ports
  – สนับสนุน Microsoft^® PlayReady

  *การสนับสนุนอาจแตกต่างกันไปตามซีพียู

  **การแชร์หน่วยความจำ 16GB ระบบต้องติดตั้งหน่วยความจำ 32GB

  ***Picasso สนับสนุน HDCP 2.2 with HDMI 2.0 Port

• ออดิโอ
  – รองรับระบบเสียง 7.1 แชนแนล HD เสียง พร้อมด้วยระบบป้องกัน (Realtek ALC1220 เสียง Codec)
  – รองรับระบบเสียงบลูเรย์ชั้นยอด
  – สนับสนุนการป้องกันไฟกระชาก
  – 120dB SNR DAC ร่วมกับภาคขยายที่สร้างความแตกต่าง
  – NE5532 แอมป์หูฟังระดับพรีเมียม สำหรับการเชื่อมต่อบนพาแนลด้านหน้า (รองรับหูฟังได้ถึง 600 โอหม์)
  – Pure Power-In
  – เทคโนโลยี Direct Drive
  – แผงป้องกันพีซีบี
  – ชุดตอบสนองสัญญาณ Impedance บนพอร์ตด้านหลัง
  – พีซีบีแยกช่องทางเสียงซ้าย/ขวา ออกจากกัน
  – แจ๊คต่อช่องเสียงแบบสีทอง
  – พอร์ตเชื่อมต่อระบบเสียงแบบทอง 15μ
  – Nahimic เสียง
• แลน
  – 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
  – Dragon RTL8125BG
  – สนับสนุน Dragon 2.5G LAN ซอฟต์แวร์
  – ปรับระบบควบคุมแบนด์วิทธ์อัตโนมัติ
  – อินเทอร์เฟสกราฟฟิกใช้งานง่าย
  – กราฟฟิกแสดงสถานะการใช้งานเครือข่าย
  – ตั้งค่าที่ดีที่สุด สำหรับการเล่นเกม. เว็บเบราว์เซอร์ และโหมดสตรีม
  – ควบคุมการกำหนดความสำคัญของผู้ใช้
  – รองรับ Wake-On-LAN
  – รองรับการป้องกัน Lightning/ESD
  – สนับสนุน Ethernet 802.3az กับระบบการใช้พลังงานอย่างมีประสิทธิภาพ
  – สนับสนุน PXE
• สล็อต
  ซีพียู AMD Ryzen ชุด (Vermeer และ Matisse)
  – 2 x สล็อต PCI Express x16 (PCIE1: Gen4ทำงานที่โหมด x16; PCIE3: Gen3 ทำงานที่โหมด x4)*
  AMD Ryzen series APUs (Cezanne และ Renoir)
  – 2 x สล็อต PCI Express x16 (PCIE1: Gen3ทำงานที่โหมด x16; PCIE3: Gen3 ทำงานที่โหมด x4)*
  AMD Ryzen series APUs (Picasso)
  – 2 x สล็อต PCI Express x16 (PCIE1: Gen3ทำงานที่โหมด x8; PCIE3: Gen3 ทำงานที่โหมด x4)*

  – 2 x สล็อต PCI Express 3.0 x1
  – สนับสนุน AMD Quad CrossFireX™ และ CrossFireX™
  – 1 x ซ็อกเก็ต M.2 (Key E), สนับสนุน โมดูลในแบบ 2230 WiFi/BT PCIe WiFi
  – หน้าสัมผัสทอง 15μ ในสล็อต VGA PCIe (PCIE1)

  *รองรับ NVMe SSD แบบเดียวกับบูตดิสก์
• การเก็บรักษา
  – 6 x พอร์ต รองรับการเชื่อมต่อ SATA3 6.0 Gb/s, รองรับ RAID (RAID 0, RAID 1 และ RAID 10), NCQ, AHCI และ Hot Plug*
  – 1 x Hyper ซ็อกเก็ต M.2 (M2_1), สนับสนุนโมดูล M.2 PCI Express M Key 2230/2242/2260/2280 ได้สูงสุด Gen4x4 (64 Gb/s) (with Vermeer, Matisse) or Gen3x4 (32 Gb/s) (with Cezanne, Renoir และ Picasso)**
  – 1 x ซ็อกเก็ต M.2 (M2_2), สนับสนุนโมดูล M.2 SATA3 6.0 Gb/s ในแบบ M Key 2230/2242/2260/2280/22110 และ โมดูลแบบ M.2 PCI Express ได้สูงสุด Gen3 x2 (16 Gb/s)**

  *M2_2 และ SATA3_5_6 share lanes. If either one of them is in use, the other one will be disabled.

  **รองรับ NVMe SSD แบบเดียวกับบูตดิสก์
  สนับสนุน ASRock U.2 Kit

• เชื่อมต่อ
  – 1 x SPI หัวต่อ TPM
  – 1 x ไฟสถานะเพาเวอร์และหัวต่อลำโพง
  – 2 x หัวต่อ RGB LED*
  – 2 x จุดเชื่อมต่อ Addressable LEDs**
  – 1 x คอนเน็คเตอร์พัดลมซีพียู (4-pin)***
  – 1 x ซีพียู/ หัวต่อปั้มน้ำ พัดลม (4-pin) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ)****
  – 5 x เพลารถ/สำหรับพัดลมปั้มน้ำs (4-pin) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ)*****
  – 1 x คอนเน็คเตอร์เพาเวอร์ ATX แบบ 24 พิน (หัวต่อแบบ Hi-Density Power)
  – 1 x คอนเน็คเตอร์เพาเวอร์ 12V แบบ 8 พิน (หัวต่อแบบ Hi-Density Power)
  – 1 x คอนเน็คเตอร์เพาเวอร์ 12V แบบ 4 พิน (หัวต่อแบบ Hi-Density Power)
  – 1 x คอนเน็คเตอร์สำหรับเสียงแผงควบคุมด้านหน้า (พอร์ตเชื่อมต่อระบบเสียงแบบทอง 15μ)
  – 2 x หัวต่อ USB 2.0 (รองรับพอร์ต USB 2.0 จำนวน 4 ช่อง) (รองรับการป้องกัน ESD)
  – 1 x USB 3.2 Gen1 Header (สนับสนุน 2 พอร์ต USB 3.2 Gen1) (รองรับการป้องกัน ESD)
  – 1 x หน้า Panel Type C USB 3.2 Gen1 Header (รองรับการป้องกัน ESD)
  – 1 x Dr. Debug พร้อมไฟ LED

  *สนับสนุน LED Strip ได้สูงถึง 12V/3A, 36W

  **รองรับ in total up to 5V/3A, 15W LED Strip

  ***เชื่อมต่อพัดลมซีพียูสนับสนุนพัดลมซีพียูได้สูงสุด 1A (12W)

  ****CPU_FAN2/WP_3A สนับสนุน the water cooler fan of maximum 3A (36W) fan power.

  *****เคส/สำหรับพัดลมปั้มน้ำ รองรับพัดลมชุดระบายความร้อนด้วยน้ำได้สูงสุด 2A (24W)

  ******CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP และ CHA_FAN5/WP สามารถตรวจจับอัตโนมัติ ถ้าใช้พัดลมแบบ 3-พินหรือ 4 พิน.

• พอร์ต I/O ด้านหลัง
  – 2 x จุดต่อเสาสัญญาณ Antenna
  – 1 x พอร์ต เมาส์และคีย์บอร์ด PS/2
  – 1 x พอร์ต HDMI
  – 1 x DisplayPort 1.4
  – 1 x พอร์ต ออพติคอล SPDIF Out
  – 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (รองรับการป้องกัน ESD)
  – 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (รองรับการป้องกัน ESD)
  – 2 x พอร์ต USB 3.2 Gen1 (รองรับการป้องกัน ESD)
  – 4 x พอร์ต USB 2.0 (รองรับการ&l
